汽车线束电路图分为哪些种类？

一、原理框图

汽车电路比较复杂，上海电动汽车线束哪家好，为概略表示汽车电器系统或分系统的基本组成及其相互关系和主要特征，常采用原理框图。所谓原理框图是指用符号或带注释的框，概略表示汽车电器基本组成，相互关系及其主要特征的一种简图。原理框图所描述的对象是系统或分系统的主要特征，它对内容的描述是概略的，用来表示系统或分系统基本组成的是图形符号和带注释的框。

二、电路原理图

所谓电路图是根据国家颁布的有关技术标准，用图形符号、文字符号，以统一规定的方法，把电路画在图纸上。它是电气技术中使用***的一种重要的电路简图，具有电路清晰，简单明了，便于理解电路原理的特点。

三、敷线图

所谓敷线图是指专门用来标记电气设备的安装位置、外型、线路走向等的指示图。它按照全车电气设备安装的实际方位绘制，部件与部件之间的连线按实际关系绘出，为了尽可能接近实际情况，图中的电器不用图形符号，而是用该电器的外型轮廓或特征表示，在图上还注意将线束中同路的导线尽量画在一起。这样，汽车敷线图就较明确地反映了汽车实际的线路情况，查线时导线中间的分支、接点很容易找到，为安装和检测汽车电路提供方便。但因其线条密集，纵横交错，给读图、查找、分析故障带来不便。

四、线束安装图

1、概述

敷线图虽然反映了电气设备在汽车上的实际安装位置，但是图上导线纵横交错，增加了读图的难度，为了使电路图更接近于实际，常需要绘制线束安装图，线束安装图把敷线图中同路的导线相对集中，形成线束。

汽车线束功能分类

汽车线束从功能上来分，有运载驱动执行元件(作动器)电力的电力线和传递传感器输入指令的信号线二种。电力线是运送大电流的粗电线，而信号线是不运载电力的细电线(光纤维通信)；例如信号电路用的导线截面积为0.3、0.5mm2。

在电机、执行元件用的导线截面积为0.85、1.25mm2，而电源电路用导线截面积为2、3、5mm2；而特殊电路(起动机、交流发电机、发动机接地线等)则有8、10、15、20mm2不同规格。导线截面积越大，电流容量也越大。电线的选择，除了考虑电气性能外，还要受到车载时物理性能的制约，因此其选择范围很广。例如，出租汽车上的频繁开/关的车门和跨越车身之间的电线应该由挠曲性能良好的导线构成。在温度高的部位使用的导线，一般采用绝缘性和耐热性良好的氯乙1烯、聚乙烯包覆的导线。近年来，微弱信号电路使用的电磁屏蔽线也不断增加。

随着汽车功能的增加，电子控制技术的普遍应用，电气件越来越多，电线也会越来越多，汽车上的电路数量与用电量***增加，线束也就变得越粗越重。这是需要解决的大问题，如何使大量线束在有限的汽车空间中如何更有效合理布置，使汽车线束发挥更大的功能，北京汽车线束报价，已成为汽车制造业面临的问题。

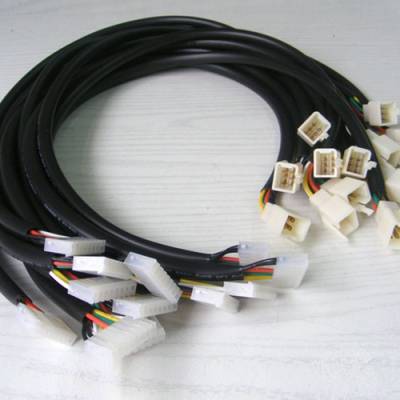

合肥瑞智恒通电子科技有限公司专业生产汽车线束，如您想了解更多您可拨打图片上的电话进行咨询！

                                                               汽车线束最终检验

线束装配完成后，要进行通电检查和外观尺寸检查。

首先，通电检查。通电检查是将线束各护套和插接件，和检测设备进行插接连接，在连接到位后，设备会自动进行每***路判断，设备中有预先输入的每种类型线束的检测程序，全部合格后，设备会显示0K。如某一支路某根线有故障，设备显示器会不同颜色显示出来，检测人员会根据设备提示，进行排查、返修后，北京汽车线束价格 ，重新进行检测。直至全部合格。检测时不能野蛮拉扯线束，避免造成线束损坏。检测不合格的产品须用红色胶带标示不合格处交放于专用不合格品箱或规定挂车上，等待修理。通电检查都必须是*** 检查。

其次，外观尺寸检查。外观尺寸检查放在通电检查之后，主要是因为，有些企业的通电检查设备上端子插接器损坏，有可能造成线束上插针损坏、歪斜，脱落、断掉。。外观检查要从线束一端开始，须顺着一个方向逐一检查，避免遗漏。检查每一个护套中针脚是否有歪斜的，有不平齐的，线束粗缠和密缠是否合格，防水栓是否有脱落的，是否装配到位，卡扣是否有松动的。一旦发现不合格，需对不合格处贴上标识、写上不合格模式、放置在不合格品区域，待返修返工。

然后，外观检查后，进行尺寸检查。尺寸检查主要是将线束放置在检具上，对线束进行定位，检查各卡子位置是否在规定范围内，汽车线束，线束长度是否符合要求，各分支长度是否符合要求。检查合格后，贴合格标签，进行装箱入库。

    汽车线束设计对整车来说非常关键，大批量生产汽车线束，控制每一道工序质量，确保批量生产的线束质量稳定可靠，对线束企业及配套商意义重大，希望探索出更多线束质量控制方法，提高线束的质量。
